Im Neubau und bei der Sanierung ist die hinterlüftete Holzfassade eine ansprechende Alternative zu Massivkonstruktionen. Durch den Holzanteil und die „kreuzweise“ Verlegung des Dämmstoffes werden Wärmebrücken minimiert und trotz des eher schlanken Konstruktionsaufbaus wird eine gute Dämmwirkung erzielt. Als zusätzlicher Schlagregenschutz wird nach der Fassadendämmplatte eine diffusionsoffene Unterdeckbahn verlegt, winddicht verklebt und an umliegende Bauteile angeschlossen. Durch die Hinterlüftung wird der Dämmstoff vor Witterungseinflüssen geschützt und die Verschalung kann bei Bedarf rückseitig wieder „abtrocknen“. Spezielle Holzsorten und Anstriche verlängern die Lebensdauer der Fassade.

Produkte und Materialien:

  • Konstruktionsholz, Befestigungsmittel + wetterfeste Verschalung

Dämmung von hinterlüftete Holzfassade in 6 einfachen Schritten:

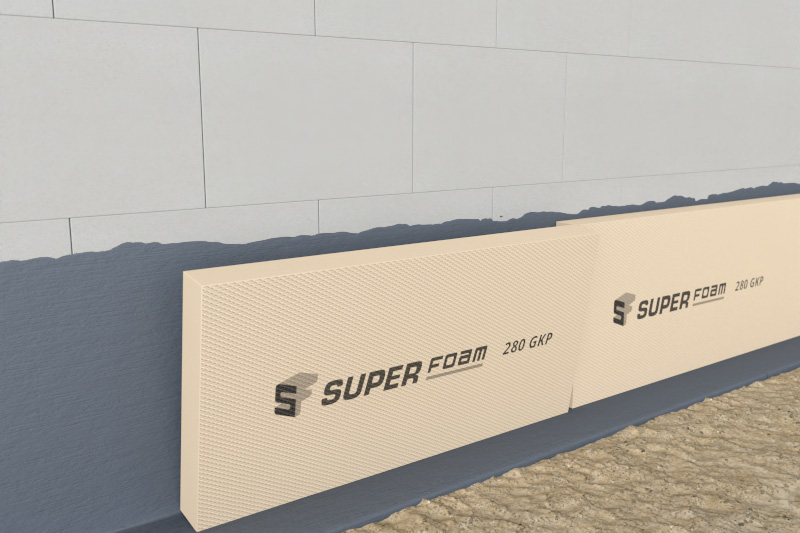

Vorgehängte, hinterlüftete Holzfassade: Schritt 1
Schritt 1

Den Fußpunkt mit einer kalt-selbstklebenden Bitumendichtungsbahn – KSK oder einer Grundierung + flexiblen Dichtungsschlämmen – MDS vollflächig abdichten. Dabei die DIN 18195 und die Herstellervorgaben beachten.

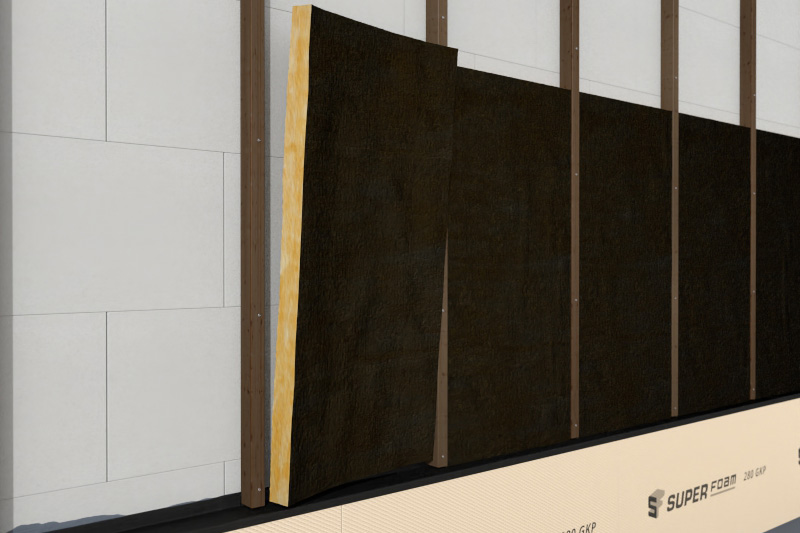

Vorgehängte, hinterlüftete Holzfassade: Schritt 2
Schritt 2

Feuchtigkeit oberhalb des XPS mit einer L-Folie nach außen ableiten. Das senkrechte Unterkonstruktionsholz (1. Lage) montieren und die SUPERGLASS FASSADENDÄMMPLATTEN FP 2/V – 035 fugendicht einsetzen.

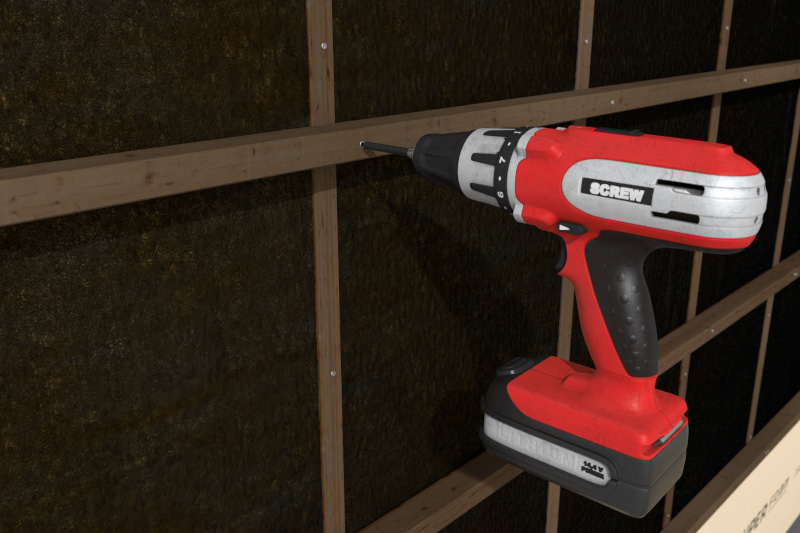

Vorgehängte, hinterlüftete Holzfassade: Schritt 3
Schritt 3

Das waagerechte Unterkonstruktionsholz (2. Lage) anschrauben (Abstand: Dämmstoffbreite – 5 mm). Es ist zwar nicht mehr zwingend erforderlich, aber durchaus von Vorteil, imprägniertes Holz zu verwenden.

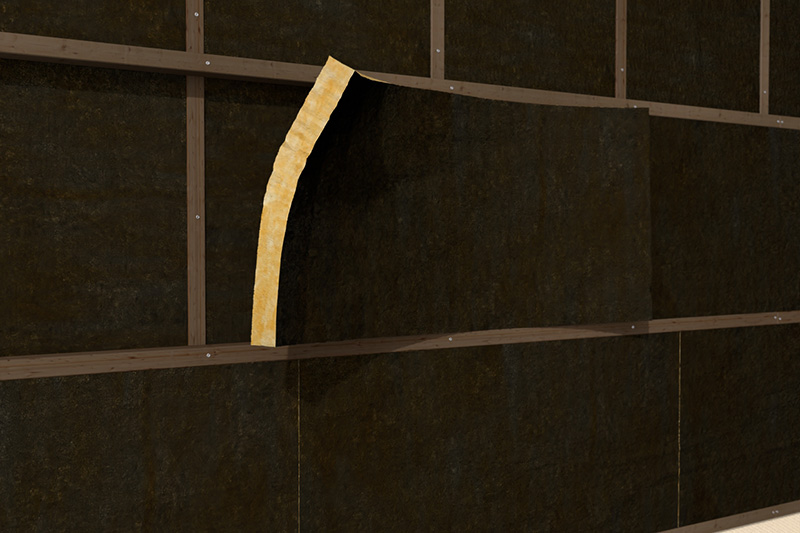

Vorgehängte, hinterlüftete Holzfassade: Schritt 4
Schritt 4

Den Dämmstoff fugendicht einpassen. Bei Bedarf mit 2 Tellerdübeln/Platten mechanisch fixieren. Als zusätzlicher Schutz kann eine diffusionsoffene Unterdeckbahn montiert und winddicht mit SUPERFORTE Klebeband verklebt werden.

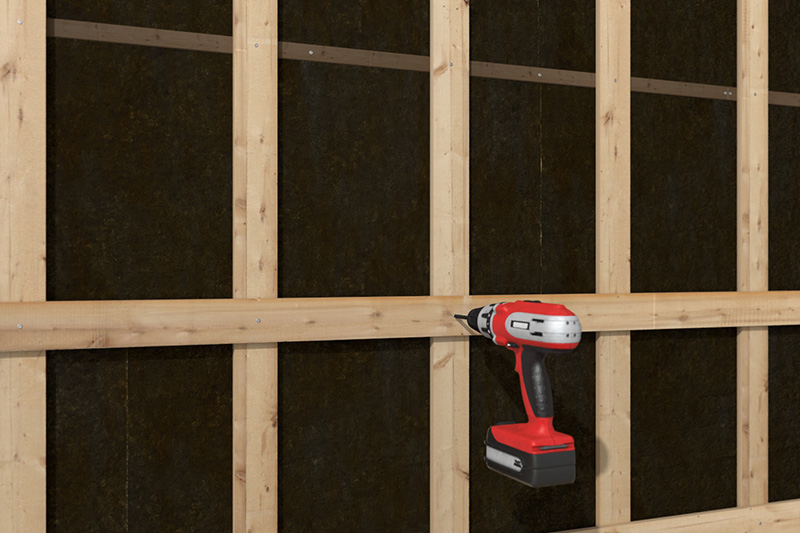

Vorgehängte, hinterlüftete Holzfassade: Schritt 5
Schritt 5

Senkrechte Konterlatte (3–6cm dick, fixiert zus. die Dämmung, Achsmaß ca. 50 cm) montieren, damit evtl. Feuchtigkeit hinter den Traglatten der Außenverschalung abgeführt werden kann. Danach die waagerechte Traglattung befestigen.

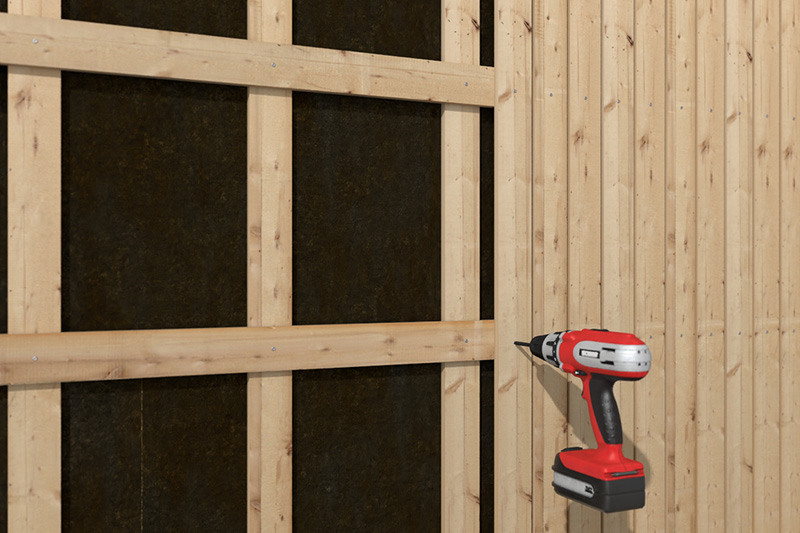

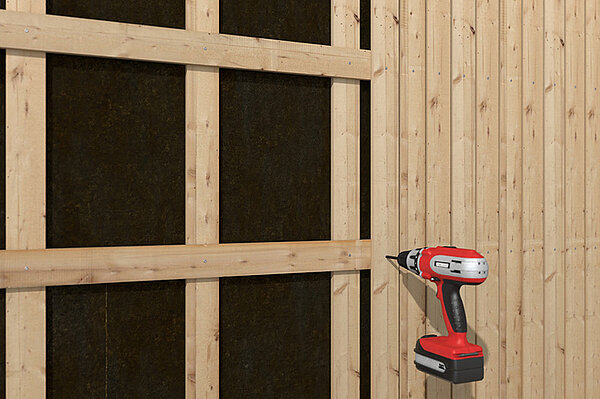

Vorgehängte, hinterlüftete Holzfassade: Schritt 6
Schritt 6

Nach der Montage der waagerechen Traglatten wird die Außenverschalung (z.B. eine Boden-Deckel-Schalung) montiert. Für die Konterlatten und Traglatten sollte das gleiche Holz verwendet werden wie für die abschließende Verschalung.

Konstruktionsaufbau
Hinweis: Auch das tragende Mauerwerk
sollte eine möglichst niedrige
Wärmeleit-fähigkeit haben. Neben
Kalksand- und Porentonsteinen
erzielen Porenbetonsteine (www.xella.de)
gute Dämmwerte und lassen
sich schnell verarbeiten.

Hinweis: Als erste Schicht des tragenden Mauerwerks sollte ein „Isokimmstein“ eingesetzt werden. Da bei Holzunterkonstruktionen keine Dübelmontage
des Dämmstoffes erforderlich ist, kann mit der Zustimmung des Bauherren ggf. auch die SUPERGLASS KERNDÄMMPLATTE KD 4/V verwendet werden.

Konstruktionsaufbau

  1. Bodenplatte mit unterseitiger Perimeterdämmung aus XPS
  2. Tragendes Mauerwerk
  3. Sockelabdichtung DIN 18195
  4. SUPERFOAM 280 GKP
  5. Unterputz, Armierung, Oberputz
  6. L-Folie als Feuchtigkeitsschutz
  7. Unterkonstruktion (2 Lagen)
  8. FASSADENDÄMMPLATTE FP 2/V oder FASSADENDÄMMPLATTE KONTUR FSP 2 – 035
  9. Senkrechte Konterlattung und waagerechte Traglattung
  10. Außenverschalung(Boden-Deckel-Schalung)


Alternativ mit Holzweichfaserdämmung

  1. ISONAT MULTISOL 140 /180, ISONAT FLEX 40


Legende

  • SKS SUPERGLASS-KLIMASCHUTZ-SYSTEM
  • HOLZWEICHFASER
